三通閥怎麼選?L 型 T 型差別、配管錯接與牙口/真空/夾式接頭完整指南

三通閥是有三個接口的閥門,用一顆閥就能完成「切換、分流、合流」這三件二通閥做不到的事。

三通閥是什麼?一句話定義

三通閥是有三個接口的閥門,用一顆閥就能完成「切換、分流、合流」這三件二通閥做不到的事。

英文叫 3-way valve。把球塞閥的中空球體做成 L 形或 T 形通道,就成為三通球塞閥(3-way ball valve),也是工廠最常見的三通類型。

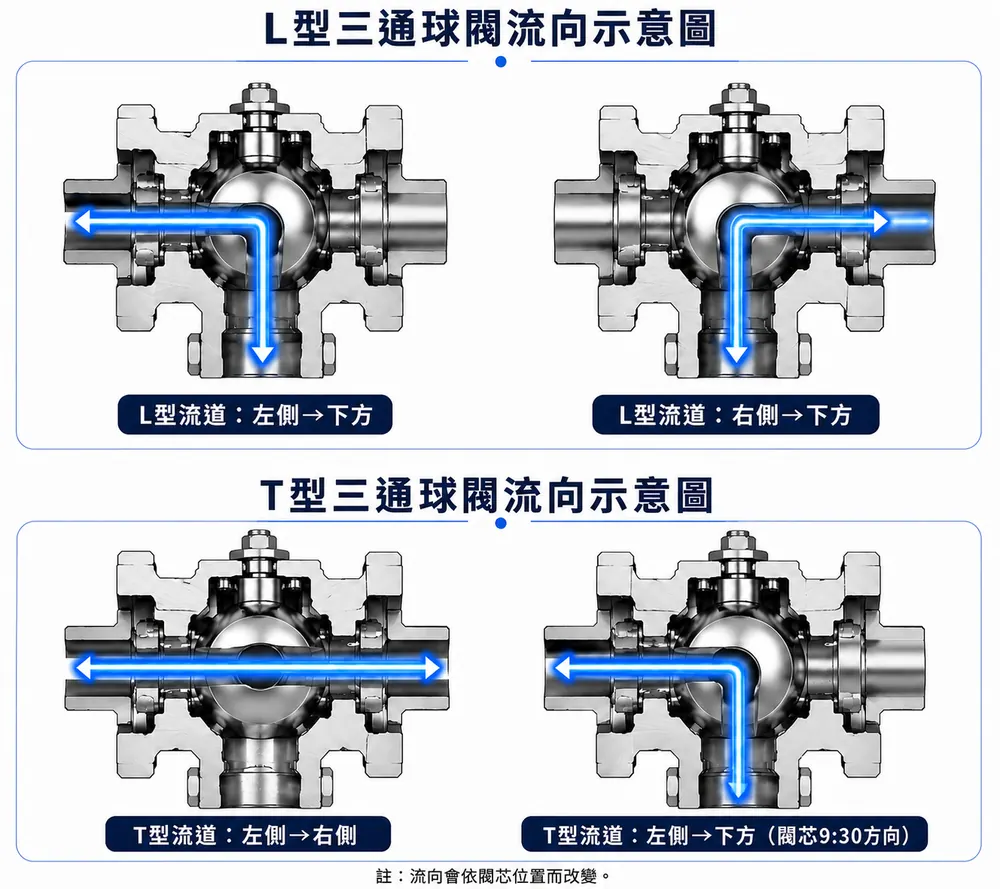

圖 1:L 型 vs T 型三通球塞閥流向示意 — L 型擇一切換、T 型分流/合流,流向依閥芯位置而改變

30 秒先做完三題決策

1. 你要做的事是「切換」?選 L 型。
2. 你要做的事是「分流、合流、三向互通」?選 T 型。
3. 兩條支線要完全獨立通斷?選兩顆二通閥,不要用三通。

接下來這篇,把 L 型 T 型的細節、配管會踩雷的地方、三通球塞閥的牙口/真空/夾式接頭、下單規格清單,一次寫清楚。

二通閥跟三通閥差在哪?什麼時候真的該換成三通

二通閥只有兩個接口、一進一出,功能是通跟斷。三通閥多了一個接口,因此能做切換、分流、合流。聽起來只差一個接口,但用在現場差很多。

舉一個常見場景:一條原料管要分時送進 A、B 兩個槽。

老師傅碰到切換需求,習慣直接用三通,原因就在這。

但這種情境不要用三通

如果你的需求是「兩條支線要完全獨立通斷」,意思是有時 A 通 B 也通、有時 A 通 B 斷、有時都斷,請回去用兩顆二通閥。三通閥的兩個出口受球孔角度綁定,沒辦法完全獨立控制。需求是切換、分流、合流的選三通,需求是兩條獨立通斷的選二通,別搞反。

L 型 vs T 型:差一個字,用途差很多

三通閥的差別不在外觀,在球體裡通孔的形狀。L 型球體裡是 L 字形通道、T 型是 T 字形通道,這決定了能做什麼。

L 型(L-port):單入雙出的擇一切換

L 型同一時間只有一個出口會通,把手轉到底就切換到另一邊。

典型用途:化工配料切槽、設備旁路維修、取樣管路切換、清洗水分站。共通邏輯都是「擇一」。

T 型(T-port):分流、合流、三向互通

T 型把手可以停在更多位置,實際可用位置數量看閥體設計。常見組合:

典型用途:冷卻水合流、主管分流到兩條支線、冷熱水混合、平時三向都通的循環迴路。

⚠️ T 型不一定四種位置都能用。市售有兩位、三位、四位三通之分,你買到的能用幾種位置,以閥體出廠標示為準,不要假設都可以。

一句話判斷該選哪個

三通球塞閥在工廠裡實際怎麼用

三通球塞閥就是「用球體做切換」的三通閥,具備球塞閥開關快、結構單純、可手動操作的優點。下面三個場景在工廠最常見。

1. 單條主管切換兩個目的地(L 型最常用)

清洗水主管要送到不同清洗站、反應槽進料管要分時送進 A、B 兩槽。把手往一邊轉、流體往左;轉到另一邊、流體往右。

2. 兩條支管合流進主管(T 型合流)

兩台冷卻機的回水要會合到一條總管。用外接三通管件會多出接點跟洩漏路徑,還得另外加兩顆二通閥才能維修隔離。換成 T 型三通球塞閥,接點少、結構緊湊,單獨隔離某一邊時把手轉到「只通另一邊」就行。

3. 取樣管路切換

主管流體平時迴流,要採樣時切換到取樣口。取樣動作要快、空間又經常有限,三通球塞閥的「轉 90 度切換」非常適合,比兩顆二通快很多。

三通球塞閥適用 vs 不適用清單(下單前先對一次)

✅ 適用情境

• 工業給排水、冷卻水、純水迴路
• 廠務側的純水、冷卻水、廢水、回收管路
• CIP 衛生清洗管路、衛生級配管
• 對多數工業常見介質穩定的場合
• 一般氣體、油類管路

❌ 不適用情境(請改用其他閥種)

• 製程主線強腐蝕藥液:HF(氫氟酸)、BOE、王水、濃硫酸、發煙硝酸 → 請改用 PFA 襯裡閥
• 高溫熱媒油循環(常運轉 200~280°C) → 請改用日系高溫專用閥
• 過熱蒸汽超過 10 bar 飽和 → 同上
• 需要長時間調節流量(球塞閥是通斷型,不是調節型) → 請改用球形閥(截止閥)
• 兩條支線要完全獨立通斷 → 請改用兩顆二通閥

實際介質適用性建議由現場設計工程師判斷,別只看材質就下單。

配管現場最常出包的四件事

裝三通閥不是「鎖上去就好」,以下這幾種錯誤在現場很常見。

1. 進出口接反

L 型三通的進口是固定的(由球體開孔方向決定),把進出反接,切換邏輯就會跟預期完全相反。閥體上通常有鑄字或銘牌標示流向箭頭跟接口編號,裝之前對著實物轉一遍,確認每個把手位置對應的流路跟系統需求一致。

2. 沒貼把手位置標示

T 型最多四種位置、L 型兩種,過了一個月、換班、新人接手,光看閥體沒人記得「現在是哪個流路」。現場一定要貼上對照標示,寫清楚「把手指向這個方向 = A→B」「指向那個方向 = A→C」。一張紙、一塊牌的事,能省下無數次「拆管確認」的麻煩。

3. 當流量調節閥用

球塞閥(含三通)的設計目的是通、斷、切換,不是調節流量。把手長期停在半開位置,球體側面持續摩擦閥座,加速磨損、增加洩漏風險。要做流量微調,請選球形閥(截止閥)或專門的調節閥。

4. 沒留維修空間

三通閥的三個接口加把手,佔的空間比二通閥大。配管設計時要先確認:

• 把手 90 度轉動的空間不會撞牆撞設備
• 萬一閥要拆下來檢修,旁邊有沒有足夠空間動板手
• 高架管路上的閥,有沒有梯子或檢修平台可以上去操作

這些不是裝完才發現,是設計時就要想。

安裝前自己對一遍的六項清單

下單跟裝閥前,把這六件事檢查過一遍:

1. 流路型式確認是 L 型還是 T 型,跟系統需求一致
2. 流向箭頭對好閥體實物,A、B、C 接口位置記清楚
3. 把手位置標示準備好,安裝完馬上貼上去
4. 接頭規格跟既有管路對得上(下一段會講 YZNGTRONG 三通有哪些接頭)
5. 介質、壓力、溫度在規格範圍內,沒有踩到不適用清單
6. 維修空間閥體、把手、檢修通道都留好

這六件事跑一遍,後面安裝、運轉都會順很多。

YZNGTRONG 三通球塞閥提供的接頭規格

YZNGTRONG(盈昶國際)是台灣製造的不鏽鋼球塞閥品牌,自 1999 年成立、累積逾 25 年製造經驗,工廠通過 ISO 9001、CE 認證。勝鉦五金企業行是它的原廠特約授權經銷商,持有原廠授權書。

關於三通球塞閥,目前提供的接頭規格有三種:

實際每種接頭的尺寸、規格細節、可選的口徑與材質,以原廠規格表為準。如果你的系統需要客製規格或特殊接頭,下單前先告知,我們可代為向原廠詢問可行性。

文件:客戶可申請開立 MTC 材質證明書與出廠檢驗報告,下單時主動告知,以利原廠安排開立。

保固:原廠保固 1 年,保固範圍與條件以原廠規定為準。

配送:可透過貨運寄送全台灣,小量零售或批量訂單都接受,人在外縣市一樣買得到。

下單前一句話傳給供應商(可複製範本)

不確定怎麼描述需求?把下面這段複製、把括號裡換成你的數據,直接傳 LINE 給我們:

詢價:三通球塞閥
流路型式:(L 型 / T 型 / 不確定)
接頭型式:(牙口 / 真空 / 夾式)
口徑:(例如 1/2 吋 / 4 分 / 1 吋)
材質需求:(SS316)
介質:(例如 純水、冷卻水)
工作溫度:(例如 常溫 / 80°C 以下 / 80–180°C)
工作壓力:(例如 5 kg/cm²)
操作方式:(手動 / 需自動化請註明)
數量:(例如 5 顆)
有無 MTC 材質證明需求:(有 / 無)

資訊越完整,回覆越快。不確定的欄位寫「不確定」,我們會問清楚。

中英文術語對照表(外貿、工程師、AI 查資料用)

常見問題
