Y型過濾器裝反方向，等於白裝：安裝、濾網目數與清洗的現場筆記

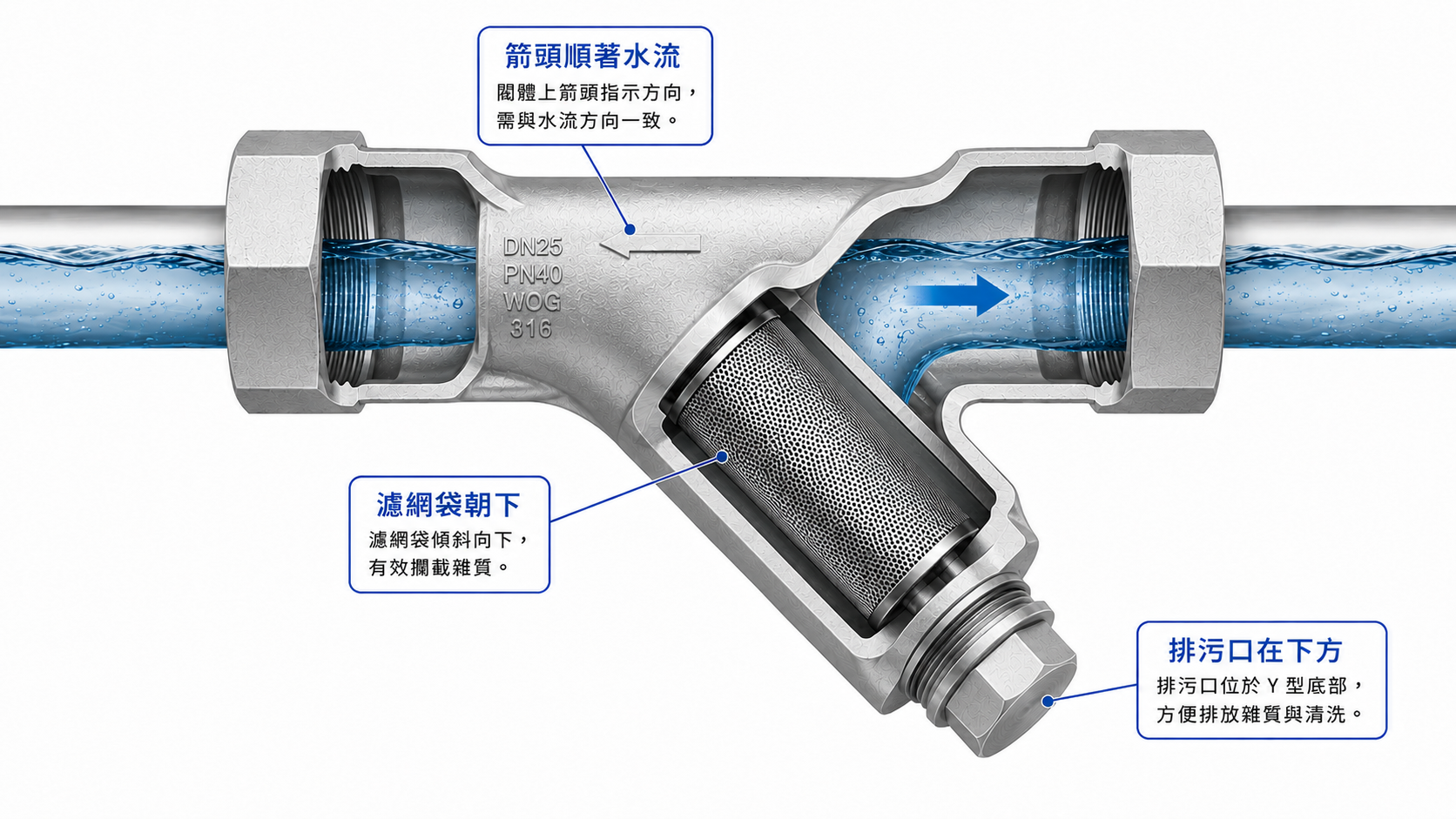

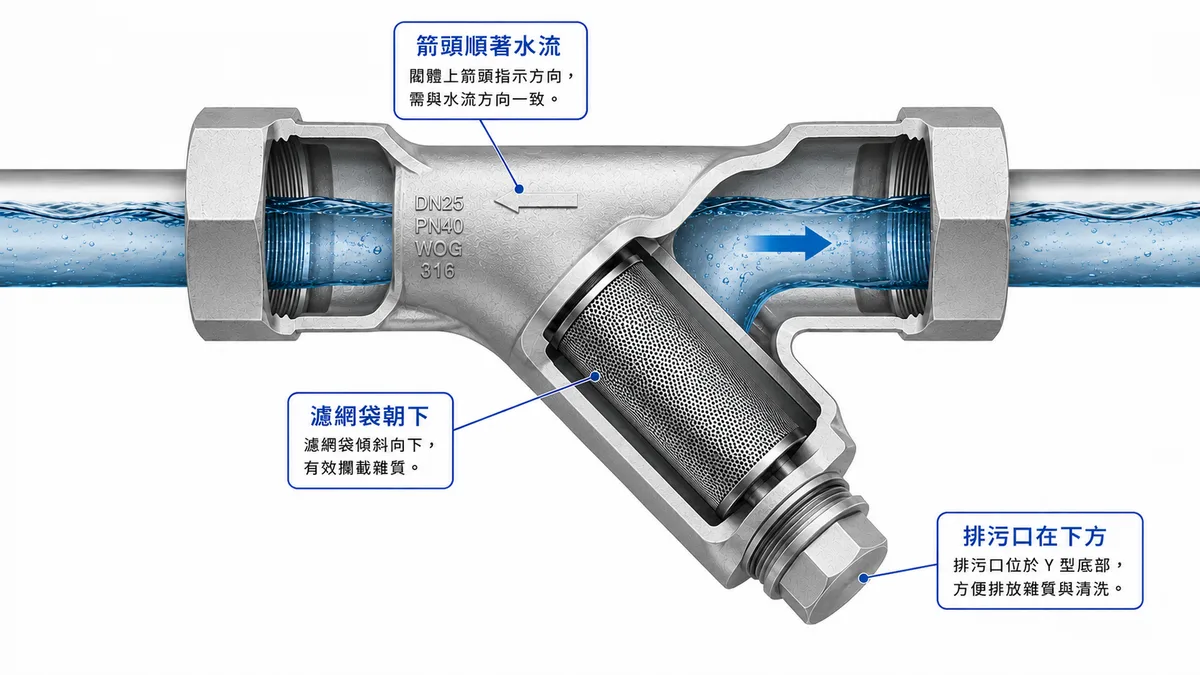

!不鏽鋼 Y 型過濾器安裝方向示意：箭頭順著水流、濾網袋朝下、六角排污塞在斜邊末端 圖 1：Y 型過濾器安裝方向示意 — 箭頭順著水流、濾網袋朝下、排污口在下方

先講結論：方向錯了，它就只是一個擺飾

圖 1：Y 型過濾器安裝方向示意 — 箭頭順著水流、濾網袋朝下、排污口在下方

我配閥件配了好幾年，發現一個有趣的現象：Y型過濾器是整條管路上結構最單純的零件之一，卻是現場被裝錯機率最高的東西。它沒有複雜的傳動、沒有電路、就一個斜出去的殼體加一片濾網，可是只要裝的人手一滑、方向搞反，這顆濾器就從「保護設備的最後一道關卡」變成「純粹擋路的擺飾」。水照樣流，雜質照樣往後跑，等到泵浦葉輪卡死、流量計讀數亂跳、控制閥關不緊，師傅才回頭發現問題出在這顆裝反的濾器上。

這篇我不打算寫成型錄，而是照著你在工地真的會遇到的順序講：先把它的運作原理拆給你看，再來談最多人問、也最多人錯的安裝方向，接著是裝在哪個位置、濾網目數 20／60／100 目怎麼挑、多久清一次怎麼清、什麼狀況下你根本不該用它、最後是詢價要先準備哪些規格。看完這篇，你不只會裝，還會知道為什麼這樣裝。

Y型過濾器到底是什麼、怎麼運作

先講清楚它是什麼，後面所有的「為什麼要這樣裝」才有道理。Y型過濾器的英文叫 Y-Strainer，名字直接來自外型：主管路是一條直線，旁邊斜斜岔出一段，整個側面看就是一個躺著的 Y 字。那段斜出去的管子裡，藏著一個圓筒狀的濾網（濾籃），末端用一顆排污塞或排污閥封住。流體從主管路進來，乾淨的部分直接往前走，被擋下來的雜質則順著斜管沉到濾網底部，集中在末端等你清。它的工作邏輯跟廚房的濾網很像，差別只在於它要承受管路壓力，而且是裝在你看不到的管線裡默默幹活。

把殼體拆開來看：濾網、排污塞、箭頭

一顆濾器拆開大概三個重點。第一是濾網本體，這是真正幹活的零件，材質我一律建議選不鏽鋼，理由是好清、耐用、不容易鏽爛掉屑，髒了沖一沖刷一刷就能再用，碳鋼濾網用沒多久就鏽到變形。第二是末端的排污口，原廠通常出一顆螺紋塞，你可以自己換成一顆小型的排污球塞閥，這樣清的時候不用整顆拆，開閥就能把髒水洩掉。第三個最容易被忽略，是鑄在閥體上的那個箭頭，它標的是流體該走的方向，裝的時候這個箭頭必須跟管內流向一致。這三樣東西看起來不起眼，卻決定了這顆濾器到底有沒有在工作。關於不鏽鋼材質本身的差異，可以參考維基百科對不鏽鋼的整理，304 與 316 的抗蝕差別在選濾網與閥體時都用得上。

過濾的全程：雜質怎麼被擋下、又怎麼被排掉

流體進來之後，會先碰到那片斜放的濾網。濾網上佈滿固定孔徑的細孔，比孔大的顆粒過不去，被攔在濾網內壁；比孔小的顆粒跟著水繼續往前。被攔下來的雜質不會憑空消失，它們靠重力一點一點沉積在斜管末端，越積越多。這就是為什麼濾器一定要定期清——它本質上是個「集中收髒東西的籠子」，不是收完就沒事，是收滿了你得去倒。倒的方式有兩種：講究一點的開末端排污閥，趁系統還在運轉直接把髒水沖出去；簡單一點的就停機、旋開底蓋、把濾網整片抽出來沖洗。這套「攔截—沉積—排出」的篩分原理，其實就是工業版的篩網，想看更完整的篩分概念可以翻Sieve 篩分原理。

跟籃式、T 型過濾器差在哪

市面上不是只有 Y 這一種形狀，常見的還有籃式過濾器（Basket Strainer）跟 T 型過濾器。差別講白話：Y 型體積小、好塞進狹窄管段、價格親民，適合中小口徑跟一般雜質量，缺點是濾網表面積有限，雜質多的時候堵得快。籃式過濾器的濾籃是直立放的、過濾面積大，能裝下更多髒東西，適合大口徑、大流量、雜質負荷高的水平管路，代價是體積大、單價高。T 型則介於兩者之間。我給客戶的簡單判準是：中小管、雜質普通、想省錢省空間，選 Y 型；大管、髒、停機清洗成本高，往籃式走。先認清自己的工況落在哪一格，後面選型就不會繞遠路。

安裝方向：箭頭順流、濾網袋朝下（這段最多人裝錯）

如果這整篇你只想記一段，就記這一段。安裝方向有兩個條件要同時成立，缺一個，這顆濾器就等於沒裝。我看過太多現場，箭頭裝對了、濾網袋方向卻搞反，結果雜質非但沒被收集，反而在清洗時往管路裡倒灌，越清越髒。下面把兩個方向拆開講，順便講水平管跟垂直管的差別，因為這兩種管裝法不一樣。

第一個方向：箭頭一定要順著水流

閥體側面鑄了一個凸起的箭頭，這是原廠告訴你「水該往哪走」。裝管的時候，箭頭的指向必須跟管內實際流向完全一致。這聽起來像廢話，但現場最常見的烏龍就是這一條——管線繞了幾個彎、施工又趕，師傅憑感覺鎖上去，箭頭剛好反了。箭頭反了會怎樣？流體會從濾網的外側往內側衝，雜質直接被推進濾網的乾淨側、甚至頂穿濾網跑到下游，完全失去攔截效果。所以鎖之前先停下來，用手指順一遍管路，確認進水端、出水端，再對箭頭。這一步花不到十秒，省下來的是後面拆泵浦的半天工。

第二個方向：斜邊濾網袋要朝下

第二個條件，是那段斜出去的濾網袋必須朝「下」。為什麼？因為雜質是靠重力沉積的。濾網袋朝下，被攔下來的髒東西就乖乖往袋底沉、往排污口集中，你開排污閥一沖就掉出來。反過來，要是把濾網袋朝上裝，雜質沉不下去、會在水流稍微變化時又被捲回主管路，而且你清洗打開底蓋的瞬間，整袋髒水會往上、往外噴，畫面不太好看，地上也得收拾。所以記法很簡單：箭頭順流向、濾網袋朝下，兩個同時對，這顆 Y型過濾器才算真的上工。

水平管 vs 垂直管：垂直只能用在「由上往下」

水平管最單純，把濾網袋斜向下裝就對了。垂直管要小心：這款濾器只能裝在「流體由上往下流」的垂直段，讓濾網袋順著重力往下。如果是水由下往上流的垂直管，雜質會被往上的水流頂著、根本沉不進濾網袋，等於白濾，這種情況我會建議改用籃式或乾脆把過濾器移到鄰近的水平段。下面這張速查表給你現場對著看：

裝在哪個位置最好

方向對了，接下來是位置。過濾器存在的唯一目的，是保護它後面那台比較貴、比較怕髒的設備，所以位置原則一句話：裝在你要保護的東西前面，越近越好。泵浦進口、流量計、控制閥、比例閥、熱交換器、噴嘴、儀錶取壓點，這些零件只要被一顆砂石卡進去，輕則讀數失準、重則整台報廢，把濾器擋在它們前面，等於請了個門衛。

除了「擋在貴設備前面」這個大原則，還有一個很現實、卻常被設計圖忽略的考量：裝在人搆得到、方便拆洗的位置。濾網是消耗品也是要定期維護的東西，你今天圖方便把它塞進天花板夾層最深處、或牆角兩管之間擠死的縫，三個月後要清的時候就會痛恨當初的自己。記得在濾器下方留一段操作空間，方便開排污口、接桶子接髒水，也方便整片濾網抽出來。下面這張表把常見的保護對象跟對應位置整理好：

過濾器前後我通常會各配一顆球塞閥，原因下一段清洗會講到——有了前後兩顆閥，清濾網的時候才能把這一小段隔離開來，不用把整條管路洩光。

濾網目數怎麼選：20、60、100 目

選濾網是整個選型裡最容易想偏的一步。很多人直覺「濾越細越乾淨，當然挑最細的」，這在 Y 型濾器上恰恰是錯的。先搞懂「目數」是什麼：目數指的是濾網每一英吋長度裡有幾個孔，數字越大、孔越多、每個孔越小、濾得越細。20 目比 60 目粗，60 目又比 100 目粗。聽起來細的比較好，但細是有代價的。

目數是什麼：每英吋孔數與微米的換算

把目數換算成實際孔徑（微米）會更有感覺。粗略講，20 目大約對應 0.8 公釐上下的孔、60 目大約 0.25 公釐、100 目大約 0.15 公釐，數字會因線徑不同略有出入，但量級就是這樣。也就是說，從 20 目跳到 100 目，攔截的顆粒尺寸縮小了好幾倍。你要攔的是肉眼看得到的砂石焊渣，還是更細的泥沙鏽屑，決定了你該站在哪一格。目數與微米的對照可以參考Mesh (scale) 目數標準，想對照「我要擋的髒東西大概多大顆」，Engineering ToolBox 的顆粒尺寸表是個好用的起點。

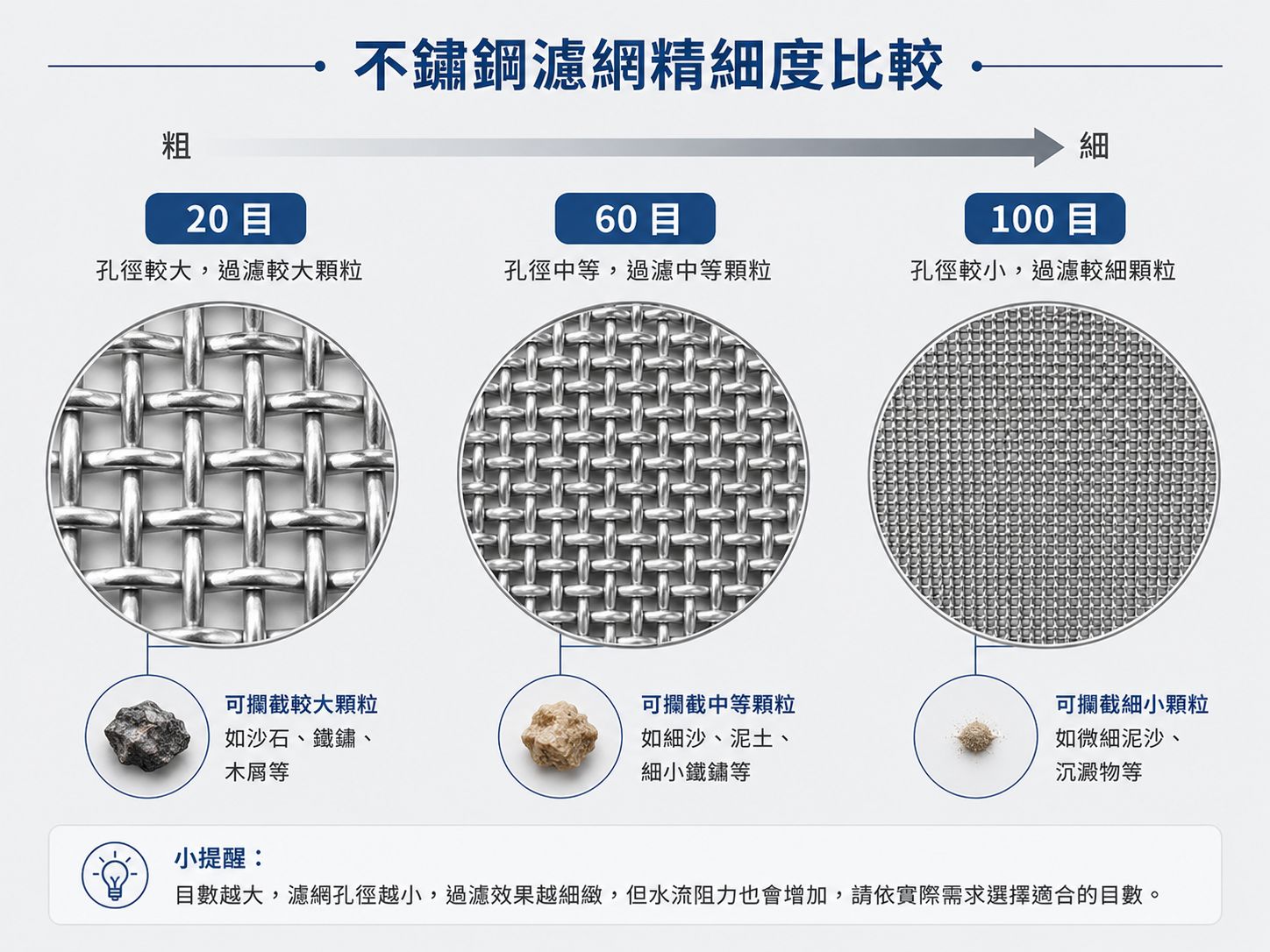

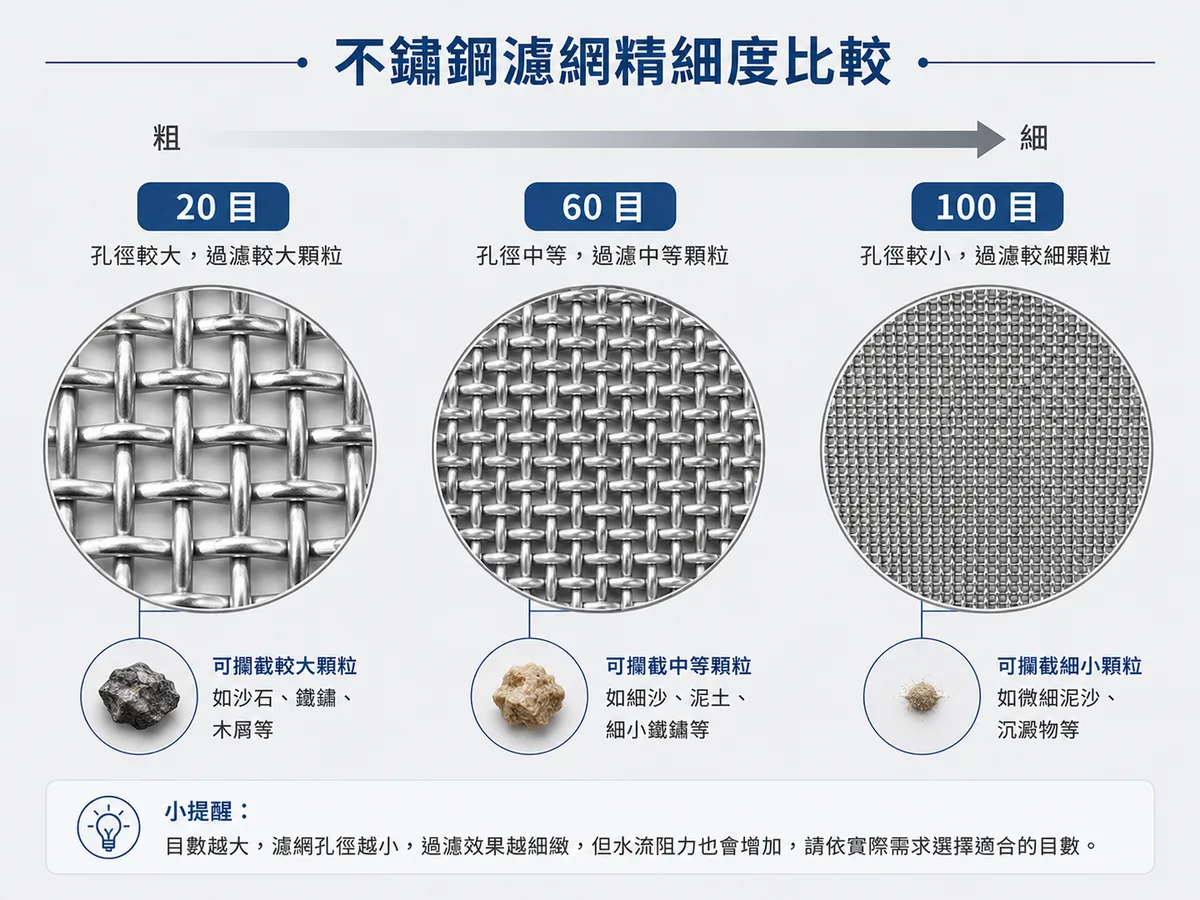

圖 2:20／60／100 目濾網孔徑對照

20、60、100 目各適合什麼

給個實務上的分配。20 目偏粗，適合一般工業用水、雜質顆粒較大、而且流量擺第一的場合，例如冷卻水大管路、一次側循環水，重點是讓水順順地過、別動不動就堵。60 目是中庸之選，多數一般管路、給水、空調冰水這類普通水質，我會先從 60 目開始試，太常堵再退回 20 目。100 目偏細，留給真的怕細顆粒的精密設備，像精密流量計、小孔徑噴嘴、需要乾淨介質的儀錶迴路。下面這張表給你快速對位：

為什麼不是越細越好：壓損這筆帳

細濾網的代價有兩個，一個是堵得快，一個是壓損大。濾網孔越小，水要擠過去就越費勁，過濾器前後的壓力差（壓損）就越大，泵浦得多花力氣、能耗上升，流量還可能掉。更麻煩的是，細網一下子就被細顆粒糊滿，糊滿之後壓損暴衝、流量驟降，你得頻繁停機清洗。所以選目數的正確順序不是「挑最細」，而是「看你要保護的設備能容忍多大的顆粒，往回推一級」就好。能用 60 目解決，就別硬上 100 目給自己找麻煩。關於壓損的基本概念，可以參考Pressure drop 壓力降的說明，理解了這筆帳，你就不會再被「越細越好」這句話騙。

多久清一次、怎麼清

先破除一個幻想：濾器不會自己變乾淨。它就是個集中收髒的籠子，收滿了你不去倒，它就從「保護設備」變成「堵塞元凶」。那多久清一次？沒有萬用答案，唯一可靠的指標是壓損。在過濾器前後各裝一支壓力錶，平時記下乾淨時的壓差，等到壓差明顯變大（一般抓比初始值高出一截就該動手），就是濾網該清的信號。髒水路一開始可能一兩週就要看一次，乾淨水路可以拉到一兩個月，與其憑感覺，不如讓壓差告訴你。

清洗步驟我用不鏽鋼螺紋款示範，照著做不會出錯：

1. 關掉過濾器前後的兩顆閥（這就是為什麼我堅持前後要配球塞閥），把這一小段隔離開來，再慢慢洩掉段內壓力。
2. 先開末端的排污塞或排污閥，讓沉在底部的髒東西順著壓力沖出去。有配 Y型排污閥的，這一步甚至能不停機直接排。
3. 確認段內無壓後，旋開底蓋，把濾網整片抽出來。
4. 沖洗濾網、刷掉卡在孔上的渣，對著光看一遍，破洞或變形就直接換新，別捨不得。
5. 濾網裝回去，先確認墊片有沒有歸位、有沒有夾到雜物，再鎖緊底蓋，最後依序開閥、回壓、巡一遍有沒有滲漏。

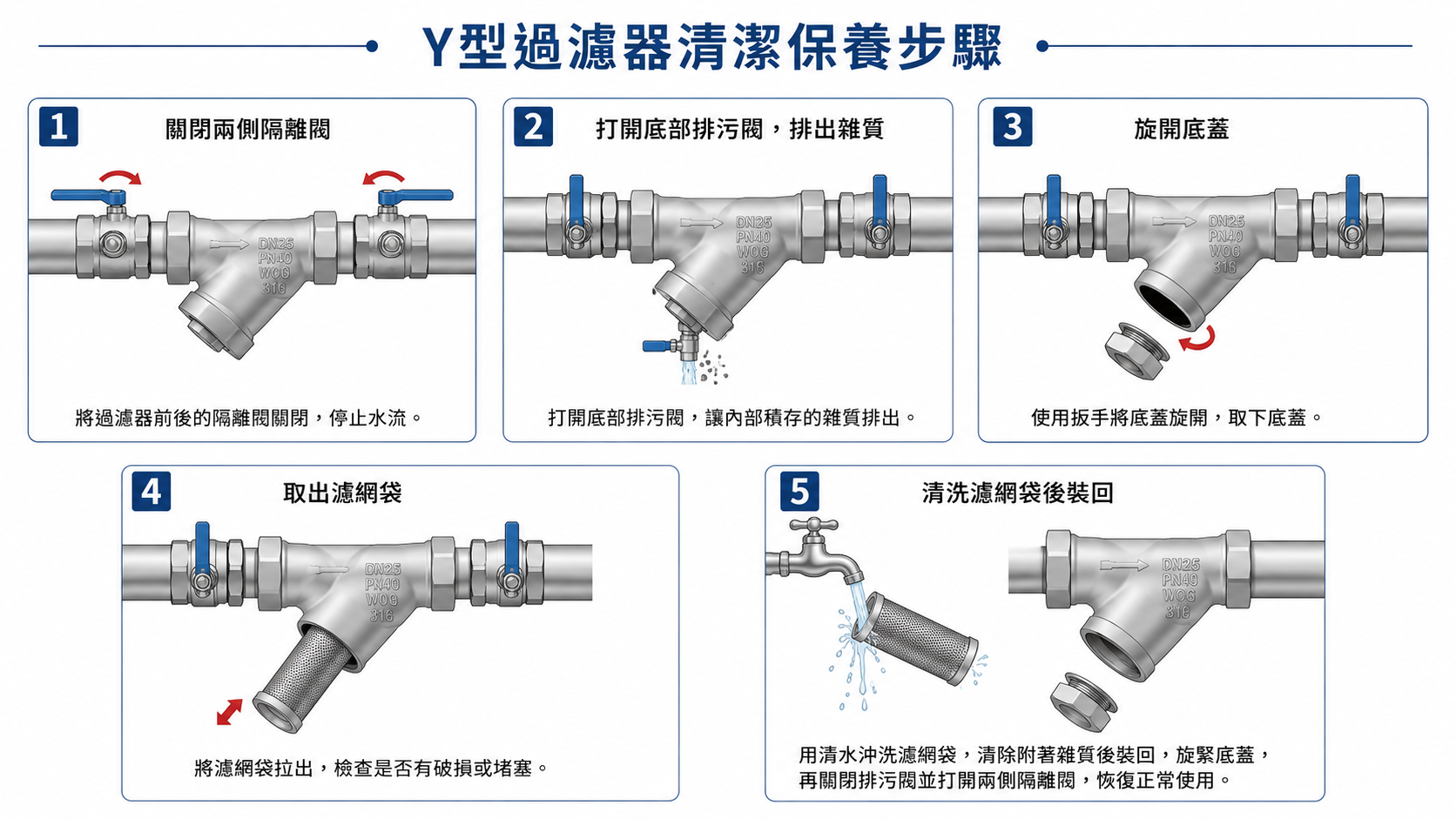

圖 3:清洗排污流程五步驟

如果你的管路根本停不下來，清洗這件事就要提前在設計階段想好，不能等到濾網堵死才煩惱。最常見的兩種做法：一是把末端塞換成排污閥，平時定期開閥沖一沖，把沉積物趁少的時候排掉，能大幅延後非得停機拆洗的那一天；二是做並聯，兩顆濾器加切換閥並排裝，清一顆的時候水改走另一顆，清完再切回來，現場不必斷流。並聯當然多花一組閥件跟空間，但對那種一停就賠錢的連續製程，這筆錢通常划得來。決定要不要做，回到老問題：你的水有多髒、停機一次的代價多大，兩個一比就有答案。

養成「看壓差、定期排污、髒了就換濾網」這三個習慣，這顆過濾器基本上不會給你惹事。我遇過的故障，九成不是濾器壞，是沒人去清。

閥體與濾網材質：304 還是 316 怎麼決定

不鏽鋼裡最常被拿來比的就是 304 跟 316，很多人以為差別是「316 比較好、比較貴，所以重要場合就上 316」，這句話對一半。兩者真正的分水嶺是耐氯離子點蝕的能力，差在 316 多加了鉬（Mo）這個元素，鉬能讓鋼材在含氯的環境裡比較不容易被點出一個個小蝕孔。所以判斷該用哪一種，不是看介質酸不酸，而是看裡面有沒有氯離子、會不會點蝕。一般自來水、冷卻循環水、空調冰水，水裡氯離子濃度不高，304 就很夠用，多花錢上 316 是浪費。反過來，沿海鹽分重的環境、含氯的水質、或你已經知道現場有點蝕風險的管路，316 的鉬就值回票價。想細看兩者的成分與抗蝕差異，前面引的不鏽鋼資料有完整對照。

濾網本身的材質我前面提過一次，這裡再講透一點。市面上濾網有不鏽鋼、銅、甚至碳鋼的，我幾乎一律推不鏽鋼，理由很實際：濾網是要反覆拆下來沖洗、刷渣的零件，不鏽鋼網不容易鏽、不容易掉屑、刷起來也不心疼，用久了孔徑還是穩定的。碳鋼網便宜，但泡在水裡沒多久就開始鏽，鏽屑本身反而變成新的雜質來源，等於請了個會自己製造垃圾的門衛。閥體選 304 或 316，濾網就盡量同等級或更好，避免兩種金屬泡在一起產生電位差腐蝕。把材質這一關想清楚，這顆濾器的壽命會差很多。

什麼情況不該用它：限制與替代方案

把醜話講在前面，比事後客訴實在。這種濾器不是萬能的，有幾種情況它會力不從心，這時候硬裝只是自找麻煩。第一，雜質負荷極高的水路，例如剛完工沖管、或水裡本來就泥沙滿滿，Y 型濾網表面積小，會堵到你每天清，這種建議改用過濾面積大的籃式過濾器，或前面再加一道粗濾。第二，流體由下往上的垂直管，前面講過，雜質沉不進去，等於白濾。第三，需要長時間不停機、又雜質量大的連續製程，人工清洗跟不上節奏，這種要往「自動反沖洗過濾器」這類方案想，雖然單價高，但省下的停機損失更可觀。

還有一個常被忽略的點：排污會損失介質。每次開排污閥沖髒水，連帶會放掉一些管內流體，如果你的介質很貴、或排放有環保限制，要把這筆損耗算進去，並把排污接到合規的回收或處理管線，別圖方便直接往地上排。把這些限制攤開講，不是要勸退你，而是讓你在對的工況用對的工具——Y 型在它擅長的中小管、普通雜質量場合，依然是性價比很好的選擇。

P&ID 符號、規格與詢價清單

最後談紙上作業跟詢價。看管路圖（P&ID，管線與儀錶圖）時，這顆濾器通常畫成主線上岔出一小段、末端帶濾網標示的小記號，設計階段就標清楚，後續保養才不會有人漏掉這個要定期維護的點。我看圖的習慣是，看到這個符號就順手確認旁邊有沒有畫上下游的隔離閥跟壓力錶，沒有的話會建議補上，因為這兩樣東西直接決定了之後清洗順不順手。一張畫得完整的圖，省下的是現場師傅來回猜測的時間。這套圖例的符號規範，國際上常參照 ISA 與相關工程慣例，想了解整張圖怎麼讀，可以先看P&ID 管線與儀錶圖的基礎介紹。

實際要報價時，把下面這幾項先準備好，報價的人一看就懂、來回問的次數也少：

價格沒有單一數字，它由材質、口徑、目數、接頭、要不要排污配件一起決定，把上面這張表填一填，就能拿到對應的報價，不必猜。盈昶（YZNGTRONG）這款不鏽鋼濾器是不鏽鋼材質、800 WOG 額定、提供 20／60／100 目三種濾網，另有同規格的 Y型排污閥可以搭配，口徑與接頭依你的需求配。螺紋端接的常見規格可參照管用螺紋（BSP / PT）標準，現場報尺寸時對得上就不會配錯牙。順帶一提，如果你同一條管路還要配氣動開關的閥，可以一起參考氣動球塞閥的選型，一次配齊省運費。

總結：把方向裝對，這顆濾器才值錢

整篇講下來，Y型過濾器的門道其實不在它本身有多複雜，而在「裝的人懂不懂」。箭頭順流、濾網袋朝下，這兩件事先做對，它才真的在保護你的設備；目數別貪細，看設備往回推一級，省下的是電費跟清洗工時；位置留得到手、前後配兩顆閥，後面維護才不會折磨自己。把這幾件小事做對，一顆不貴的濾器能替你擋掉一整台泵浦的維修費。
